Description

Description

Les impulsions de la bascule de renversement reçues par un ombromètre ou un indicateur de précipitation sont additionnées et sont sorties comme signal analogique conformément au réglage de la plage de mesure. La sortie est proportionnelle et stable par rapport aux impulsions de précipitation. Après avoir atteint la valeur finale de plage de mesure, le convertisseur de mesure est automatiquement réinitialisé. La fonction du redémarrage peut avoir lieu également à l’extérieure.

Conformément à la construction l’appareil peut être utilisé pour le montage sur un mur ou comme carte d’extension p.ex. : dans un tiroir 19’’.

Code article

Réf : 5.4037.0x.xxx


Caractéristiques techniques

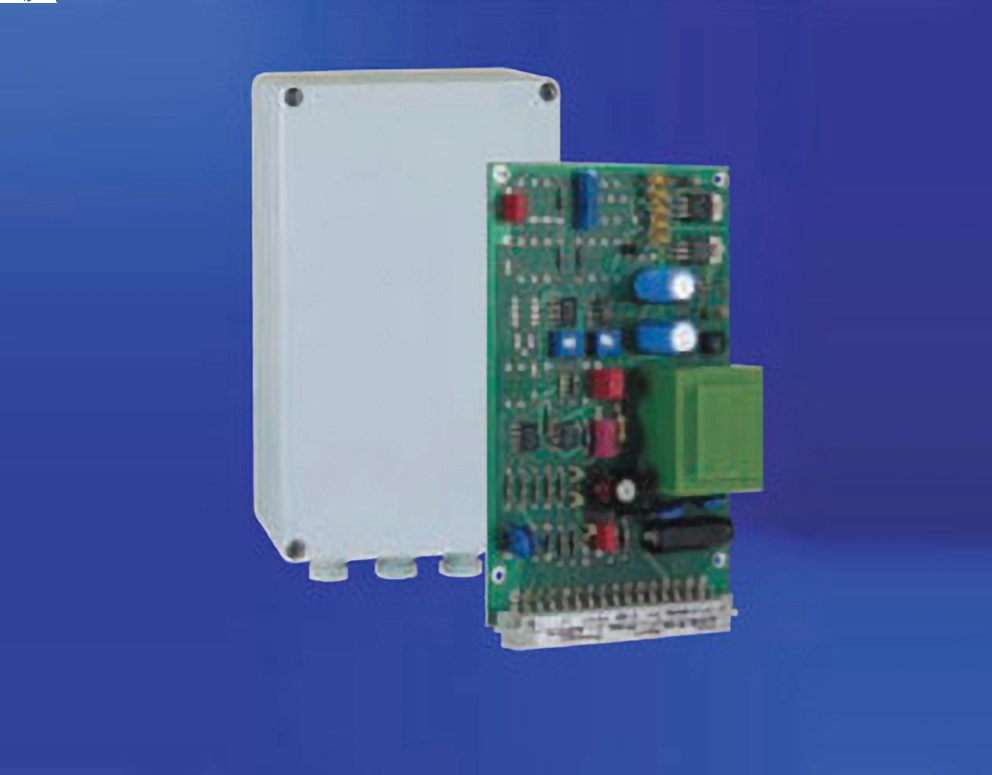

  • Construction : Boitier mural ou carte-euro
  • sortie électrique :
    • 0 ... 20 mA (600 Ohms)
    • 4 ... 20 mA (600 Ohms)
    • 0 ... 1 V (10 mA max.)
    • 0 ... 10 V (10 mA max.)
    • 0 ... 20 mA / 0 ... 1 V
    • 0 ... 20 mA / 0 ... 10 V
    • 4 ... 20 mA / 0 ... 1 V
    • 4 ... 20 mA / 0 ...­ 10 V
  • Plage de mesure : 10 ; 20 ; 40 ; 50 ; 80 ; 100 ; 160 mm de précipitation (programmable)
  • Entrée : 5 V AC (impulsions)
  • Tension de service : 230 V / 50 Hz
  • Température de fonctionnement : 0 °C ... 40 °C
  • Type de protection : IP 65 pour coffret mural
  • Taille :
    • Boitier : 200x120x75 mm
    • Carte : 170x100x30 mm
  • Poids :
    • Boitier : 0.65 kg
    • Carte : 0.25 kg
