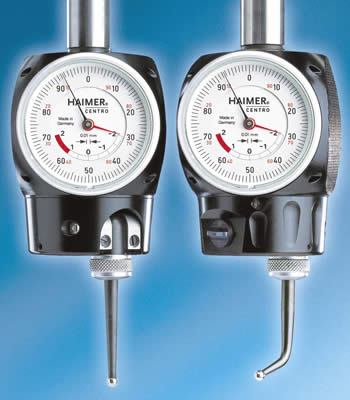

Le palpeur 3D Centro HAIMER est dédié au centrage rapide et précis des alésages et des arbres. Il est serré dans la broche de la machine et positionné vers l'axe recherché. La touche de palpage est mise en contact avec la surface de l'alésage ou de l'arbre. Lors de la rotation à faible vitesse, la touche de palpage transmet les écarts de positionnement aux aiguilles du comparateur.
Le boîtier du palpeur 3D Centro HAIMER ne tourne pas avec la broche, le comparateur reste immobile et toujours dans le champ visuel de l'opérateur. Il détermine précisément l'axe recherché en faisant osciller les aiguilles pendant la rotation, tant que la broche et l'axe ne coïncident pas exactement. Le positionnement de la broche doit être corrigé jusqu'à ce que les aiguilles ne bougent plus. L'axe recherché est alors défini.
Les principales caractéristiques techniques du palpeur 3D Centro HAIMER sont les suivantes :
- Contrôle de planéité d'une surface par rapport à la broche
- Pas de réglage nécessaire = compensation des erreurs de concentricité de la broche ou du serrage
- Grand comparateur = lecture aisée
- Touches interchangeables
Pour plus de renseignements sur le palpeur 3D Centro HAIMER, n'hésitez pas à télécharger la documentation suivante :
