Capteur de flux thermique Gardon Schmidt Boelter

Capteur de flux thermique Gardon Schmidt Boelter

Le capteur de flux thermique Gardon Schmidt Boelter mesure le flux de chaleur dans la plage de (5 à 200) x 10^3 W / m². Equipé d'un absorbeur noir, le capteur de flux thermique de ce type est conçu pour mesurer dans un environnement dans lequel le flux de chaleur est dominé par le rayonnement.

NetPilote création de site internet comité d'entreprise experts en sites dynamiques.

mercredi 30 octobre 2024
Pour fermer, cliquez ici
Description

Description

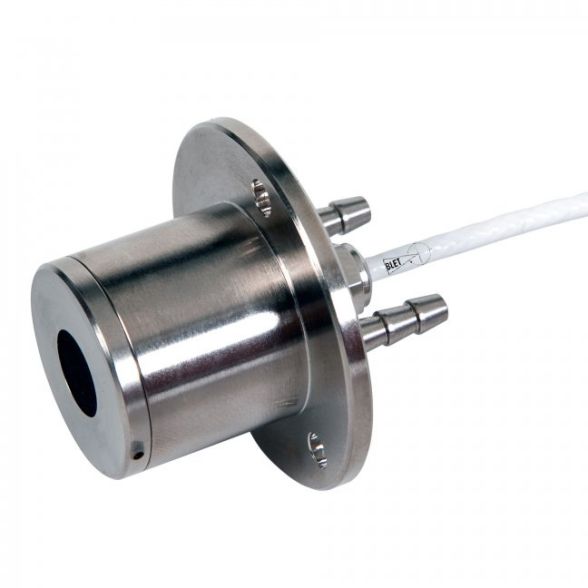

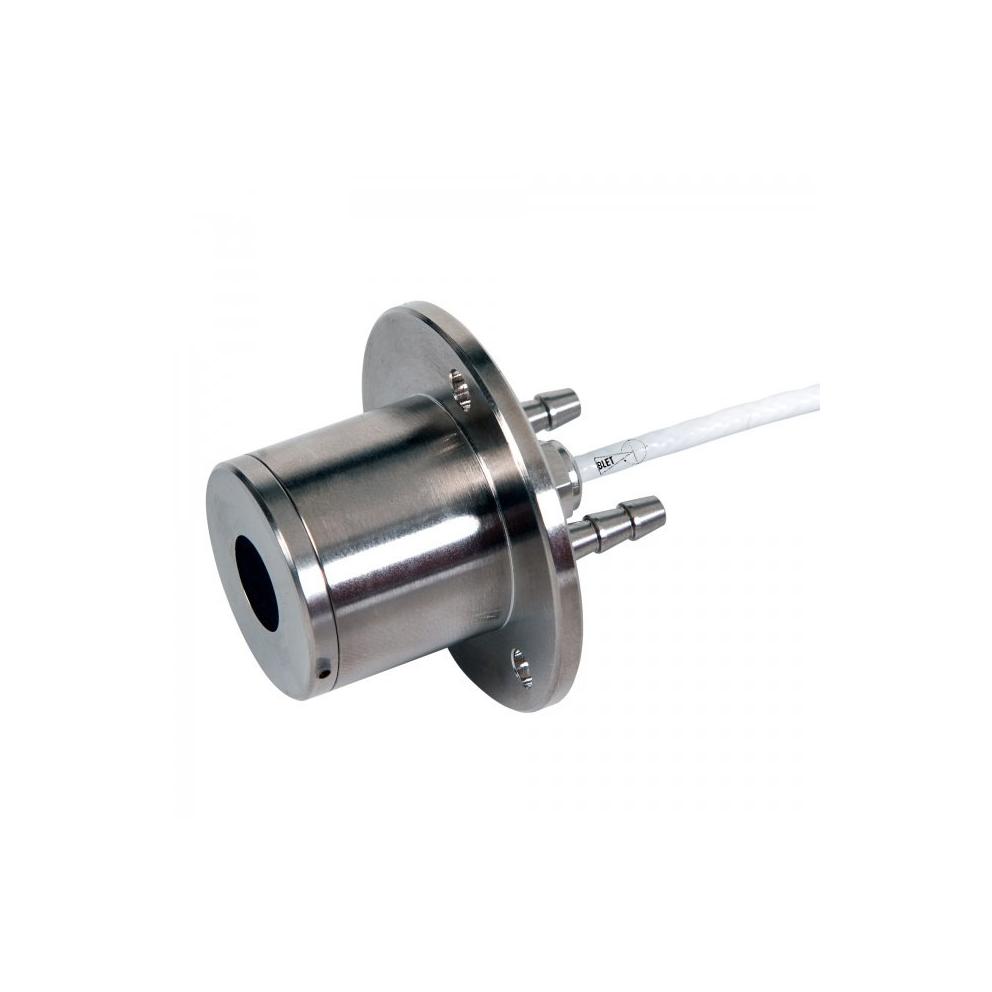

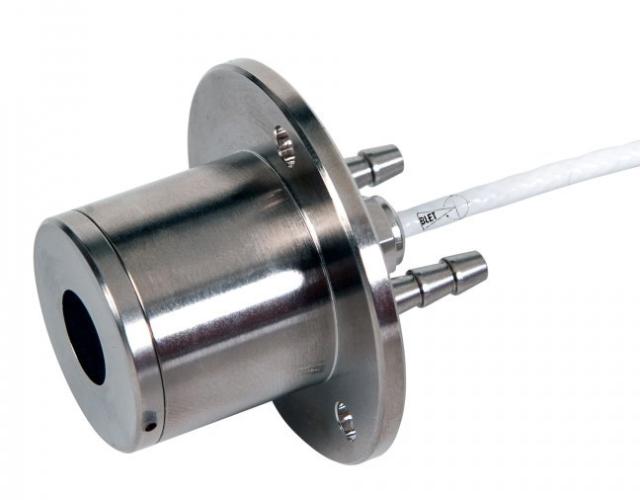

Le modèle de capteur de flux thermique Gardon Schmidt Boelter mesure le flux de chaleur dans la plage de (5 à 200) x 10^3 W / m². Equipé d'un absorbeur noir, le capteur de flux thermique de ce type est conçu pour mesurer dans un environnement dans lequel le flux de chaleur est dominé par le rayonnement.

La thermopile du capteur génère une tension de sortie proportionnelle à l'irradiance entrante. Le capteur de flux thermique est refroidi à l'eau. Il existe six modèles ; chacun avec une plage de mesure nominale différente. Le refroidissement par eau est généralement fourni par un robinet d'eau courante. Le corps standard est équipé d'une bride. Le câble est de deux mètres.

Modèles

Réference Plage de mesure
FLUH0-B005200 5x10^3W/m²
FLUH0-B010200 10x10^3W/m²
FLUH0-B020200 20x10^3W/m²
FLUH0-B050200 50x10^3W/m²
FLUH0-B01C200 100x10^3W/m²
FLUH0-B02C200 200x10^3W/m²
