Comparateur à Palpeur Orientable K Kaefer

mercredi 2 avril 2025

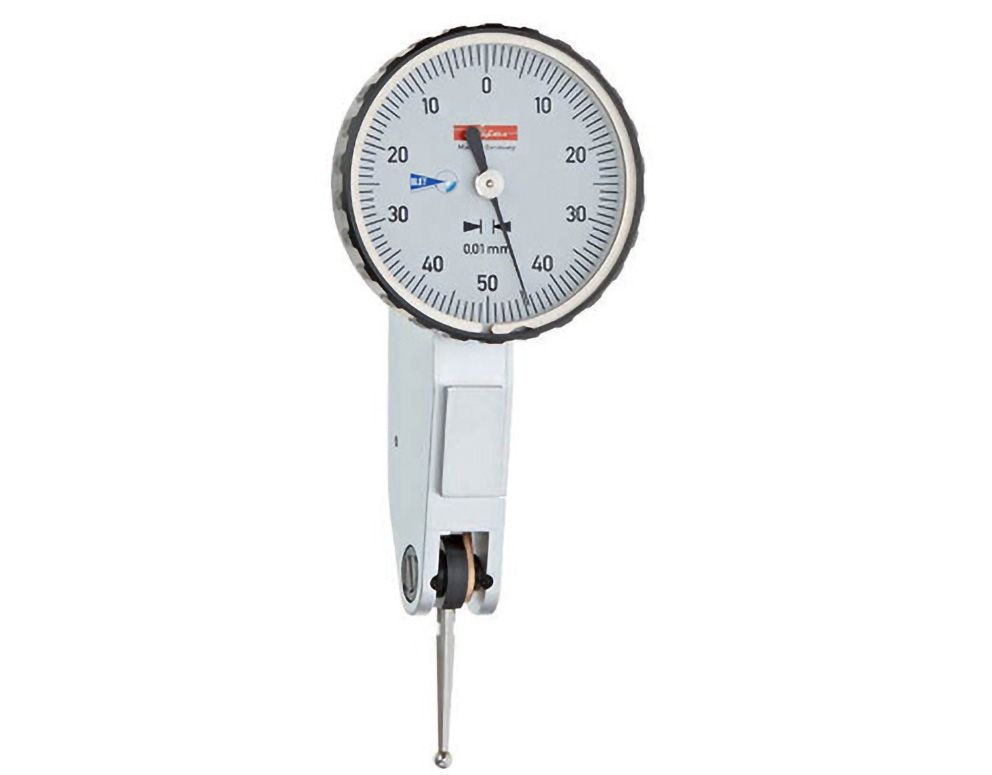

Le comparateur à levier ou palpeur à levier Kafer, est un comparateur à palpeur orientable, distribué par BLET. Il diffère du comparateur à cadran traditionnel par son mécanisme de levier rotatif.

Particulièrement résistants aux chocs, le comparateur à levier ou palpeur à levier Kafer permet de mesurer de petites variations dimensionnelles, de vérifier la planéité, la concentricité, ou la hauteur, entre autres. Vous pourrez également les trouver sous les dénominations comparateur pupitas ou comparateur pépitas. Les comparateurs  à levier se caractérisent par un renversement automatique du sens de mesure.

Description

Code article

Ref : IND05-XXXXX

Caractéristiques techniques

Le palpeur à levier DIN 2270 appelé=s communément comparateur à levier avec palpeur orientable présente les caractéristiques suivantes :

  • Palpeurs de mesure à mouvement angulaire,
  • Insensibles aux chocs,
  • Aiguille anti-magnétique,
  • Renversement automatique du sens de mesure.

Consultez-nous si vous souhaitez d'autres caractéristiques ou toute information complémentaire.
Type Référence
usine		 Lecture
(mm)		 Course
(mm)		 Diamètre
extérieur
(mm)		 Graduation
du cadran		 Longueur
du palpeur
(mm)
IND05-CA3AC K30 0.01 0.8 32 0-40-0 12.8
IND05-CE3CL K30/1 0.01 1 32 0-50-0 16.6
IND05-CQ3AL K30/4 0.01 4 32 0-100-0 16.6
IND05-CA3BC K31 0.01 0.8 32 0-40-0 12.8
IND05-CA3CC K32 0.01 0.8 32 0-40-0 12.8
IND05-CR3AL K33 0.01 0.5 32 0-25-0 35.7
IND05-CR3BL K34 0.01 0.5 32 0-25-0 35.7
IND05-CR3CC K35 0.01 0.5 32 0-25-0 35.7
IND05-2S3AC K36 0.002 0.2 32 0-100-0 12.8
IND05-2S3BC K37 0.002 0.2 32 0-100-0 12.8
IND05-2S3CC K38 0.002 0.2 32 0-100-0 12.8
IND05-CA4AC K40 0.01 0.8 40 0-40-0 12.8
IND05-CE4AL K40/1 0.01 1 40 0-50-0 16.6
IND05-CQ4AL K40/4 0.01 4 40 0-100-0 16.6
IND05-CA4BC K41 0.01 0.8 40 0-40-0 12.8
IND05-CA4CC K42 0.01 0.8 40 0-40-0 12.8
IND05-CR4AL K43 0.01 0.5 40 0-25-0 35.7
IND05-CR4BL K44 0.01 0.5 40 0-25-0 35.7
IND05-CR4CL K45 0.01 0.5 40 0-25-0 35.7
IND05-2S4AC K46 0.002 0.2 40 0-100-0 12.8
IND05-2S4BC K47 0.002 0.2 40 0-100-0 12.8
IND05-2S4CC K48 0.002 0.2 40 0-100-0 12.8
IND05-MS4AC K49AD 0.001 0.2 40 0-200-0 12.8
IND05-MS5AC K58 0.001 0.2 58 0-200-0 12.8

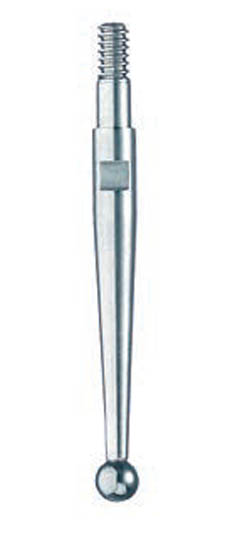

Liste des palpeurs compatibles

Veuillez trouver ci-dessous la liste des palpeurs compatibles avec nos indicateurs à levier :

K30, K31, K32, K36, K37, K38, K40, K41, K42, K46, K47, K48, K49AD, K58

Type Diamètre
de la bille
(mm)		 Matériau
de la bille		 Compatibilité
TOU05-B12820H 2 carbure K30, K31, K32, K36, K37, K38, K40, K41,
K42, K46, K47, K48, K49AD, K58
TOU05-B12004H 0.4 carbure K30, K31, K32, K36, K37, K38, K40, K41,
K42, K46, K47, K48, K49AD, K58
TOU05-B12310H 1 carbure K30, K31, K32, K36, K37, K38, K40, K41,
K42, K46, K47, K48, K49AD, K58
TOU05-B13330H 3 carbure K30, K31, K32, K36, K37, K38, K40, K41,
K42, K46, K47, K48, K49AD, K58
TOU05-B12820R 2 rubis K30, K31, K32, K36, K37, K38, K40, K41,
K42, K46, K47, K48, K49AD, K58
TOU05-B16620H 2 carbure K30/1, K30/4, K40/1, K40/4
TOU05-B16620R 2 rubis K30/1,K30/4,K40/1,K40/4
TOU05-B35720H 2 carbure K33, K34, K35, K43, K44, K45
TOU05-B35210H 1 carbure K33,K34,K35,K43,K44,K45
TOU05-B36230H 3 carbure K33, K34, K35, K43, K44, K45
TOU05-B35720R 2 rubis K33, K34, K35, K43, K44, K45
BLET Measurement Group

Attention

Les comparateurs qui suivent la norme C.N.O.M.O dédiés à l'industrie automobile (avec leurs différentes spécificités) ne sont pas présentés sur notre site web.  ils sont sur demande uniquement.
Les comparateurs CNOMO sont fabriqués sur cahier des charges BLET et sont régulièrement tenus en stock. Ils présentent des caractéristiques de robustesse inégalées en gardant un excellent rapport qualité-prix

Téléchargements

Comparateurs KAEFER - Catalogue BLET Télécharger
