Micromètres à Touches Spéciales STEINMEYER

Description

Les micromètres d’extérieur spéciaux STEINMEYER sont élaborés pour les mesures et contrôles sur des pièces techniques spécifiques, tels que rainures concaves, cannelures, mesures à becs, épaisseur de parois de tubes, ou pour la vérification d’éléments ayant un nombre de lèvres ou de goujures impairs. Ils sont munis de touches spéciales telles que coniques, à pointes, à becs, ou encore à prismes.

Micromètres Steinmeyer à touches spéciales

(PDF 276Ko)

Code article

Réf. BLET : MIC07-A40

ACHETER EN LIGNE >> Micromètre STEINMEYER à touches spéciales

Caractéristiques techniques

Le limiteur de couple permet un serrage identique pour chaque mesure. La régulation de la force du micromètre de précision extérieur à touche sphérique STEINMEYER est obtenue par cliquet, pour une mesure de force constante.

Simple, fiable et robuste : structure métal solide
Plage de mesure 0 à 300mm
Revêtement isolant
Fabrication spéciale sur demande

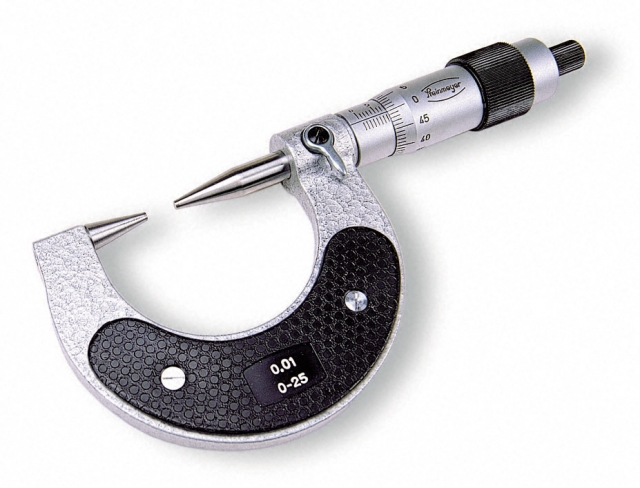

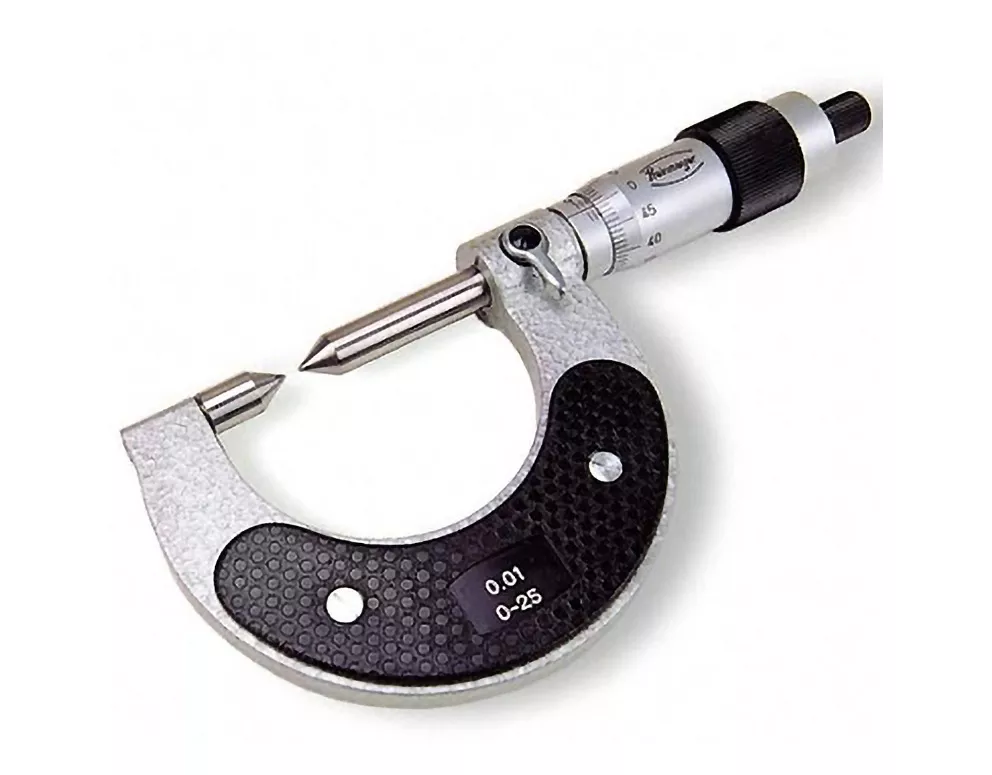

Micromètre spécial touches coniques pour rainures concaves

Le micromètre d’extérieur spécial STEINMEYER à deux pointes 35° ou 60° est conçu pour la mesure de rainures concaves, ou encore pour la vérification des gorges de roulement des paliers à billes.

A vernier :
Code article	Plage de mesure en mm	Rayon des pointes en mm
MIC07-A4001CC6	0 - 25	0,5
MIC07-A4005CC6	25 - 50	0,8
MIC07-A4007CC6	50 - 75	0,8
MIC07-A4010CC6	75 - 100	0,8
MIC07-A4023CC6	100 - 125	0,8
MIC07-A4024CC6	125 - 150	0,8
MIC07-A4040CC6	150 - 175	0,8
MIC07-A4041CC6	175 - 200	0,8

Digitale :
Code article	Plage de mesure en mm	Rayon des pointes en mm	Conicité des touches
MIC07-D4001MC3	0 - 25	0,2	35°
MIC07-D4005MC3	25 - 50	0,2	35°
MIC07-D4001MC6	0 - 25	0,2	60°
MIC07-D4005MC6	25 - 50	0,2	60°

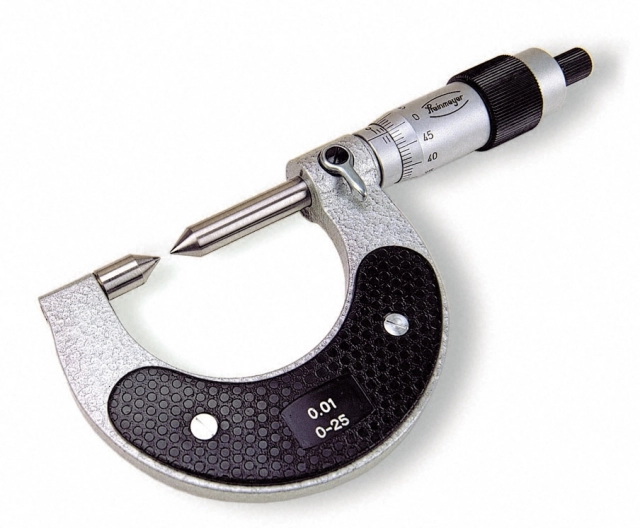

Micromètre touches coniques fines pour arbres cannelés

Le micromètre d’extérieur STEINMEYER à deux pointes fines 18° est spécialement conçu pour la mesure des cannelures ou des arbres cannelés, ou encore pour le contrôle de pièces dans des espaces restreints.

Code article	Plage de mesure en mm	Diamètre de la surface en mm	Longueur enclume en mm	Longueur maxi. pointe en mm
MIC07-A4001CC1	0 - 25	2,4
MIC07-A4005CC1	25 - 50	4
MIC07-A4007CC1	50 - 75	4	16	40
MIC07-A4010CC1	75 - 100	6,8
MIC07-A4023CC1	100 - 125	6,8
MIC07-A4024CC1	125 - 150	8	21	46
MIC07-A4040CC1	150 - 175
MIC07-A4041CC1	175 - 200
MIC07-A4042CC1	200 - 225
MIC07-A4043CC1	225 - 250
MIC07-A4044CC1	250 - 275
MIC07-A4045CC1	275 - 300

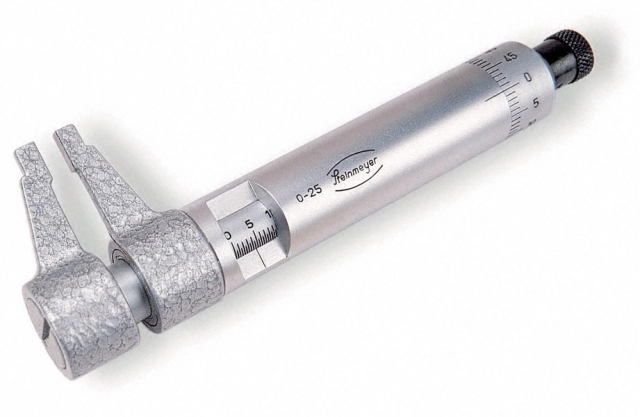

Micromètre touches planes pour accès difficiles

Le micromètre d’extérieur à becs STEINMEYER est utilisé pour la mesure de bords de centrage très bas, d’échelonnements de diamètres bas et de distances entre rainures, soit tous les points où le point de mesure n’est pas accessible avec un micromètre à étrier standard.

Code article	Plage de mesure en mm	Lecture en mm	Pas de la touche mobile en mm
MIC07-AB001C05	0 - 25	0,01	0,5
MIC07-AB005C05	25 - 50	0,01	0,5
MIC07-AB007C05	50 - 75	0,01	0,5
MIC07-AB010C05	75 - 100	0,01	0,5
MIC07-AB023C05	100 - 125	0,01	0,5
MIC07-AB024C05	125 - 150	0,01	0,5
MIC07-AB040C05	150 - 175	0,01	0,5
MIC07-AB041C05	175 - 200	0,01	0,5

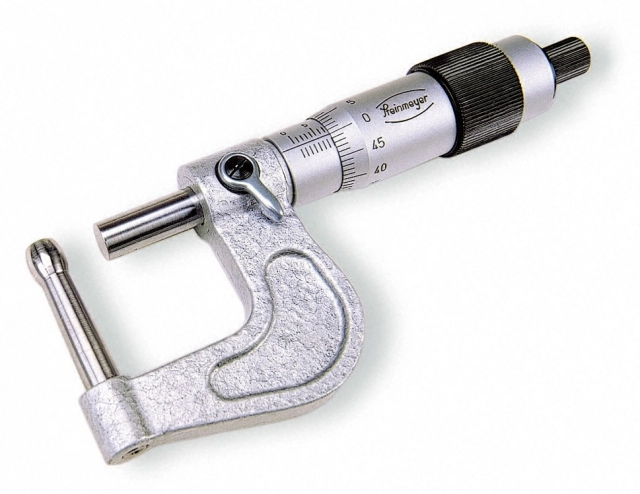

Micromètre touches pour parois de tubes

Le micromètre d’extérieur combinant broche et enclume STEINMEYER est spécialement conçu pour la mesure de l’épaisseur des parois de tubes.

A vernier :
Code article	Plage de mesure en mm	Pour alésage en mm	Lecture en mm	Pas de la touche en mm
MIC07-A7022CT2	0 - 10	2	0,01	0,5
MIC07-A7022CT5	0 - 10	2,5	0,01	0,5
MIC07-A7022CT3	0 - 10	3	0,01	0,5
MIC07-A7001CT8	0 - 25	8	0,01	0,5
MIC07-A7005CT8	25 - 50	8	0,01	0,5
MIC07-A7001C01	0 - 25	8	0,01	0,5
MIC07-A7005C01	25 - 50	8	0,01	0,5
MIC07-A7007C01	50 - 75	8	0,01	0,5

Digital :
Code article	Plage de mesure en mm	Pour alésage en mm	Lecture en mm	Pas de la touche en mm
MIC07-D7001C	0 - 25	8	/	1
MIC07-D7005C0101	25 - 50	8	/	1

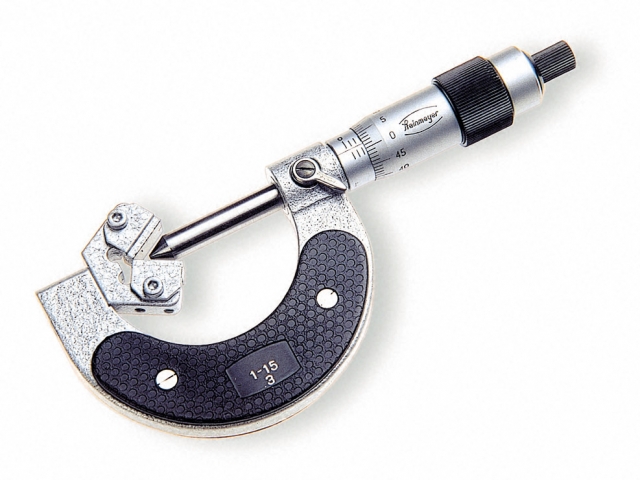

Micromètre touches prismatiques pour lèvres ou goujures impaires

Le micromètre STEINMEYER pour lèvres ou goujures impaires est spécialement conçu pour la vérification rapide et certaine de diamètres extérieurs d’outils à 3, 5,7 ou 9 lèvres ou goujures, tels que forêts hélicoïdaux, tarauds, alésoirs, fraises etc...

Pour toute commande, merci de vous référer à la fiche-produit ci-dessous :
